XCJ系列大型長圖自動平衡記錄（調節）儀
產品名稱：XCJ系列大型長圖自動平衡記錄（調節）儀
所屬分類： 有紙記錄儀
產品簡介
?
XCJ系列大型長圖自動平衡記錄（調節）儀配用一定的變送器，可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位，用于對被測參數進行自動測量，指示和記錄。
●本系列儀表品種齊全，有單筆、雙筆、多點各種類型的附加裝置。儀表具有滿行程時間快，靈敏度高的優點。
●記錄紙速度，可在30～1200mm/h的范圍內選擇；記錄紙可見長度達200mm。
●采用塑料筆尖，使用方便，劃線流利；多儀表分色或字符打印，便于識別。
●儀表采用組合裝配結構，便于維護和檢修。
?
□主要技術指標
電源：220V 50Hz?????? 允許電壓變動：10%~-15%
工作環境條件：溫度：0～50℃
相對濕度：10﹪～90﹪
指示基本誤差：±0.5%
記錄基本誤差：±1.0%
回差：0.25%
消耗功率：單筆、多點儀表＜40W
雙筆儀表＜80W
標尺刻度長：250mm
重量：單筆、多點儀表＜26kg
雙筆儀表＜32kg
?

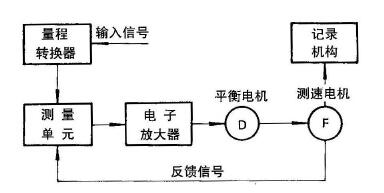

□工作原理
□型號表示
□□□□□—□□□□
|
□產品類型 |
X)顯示儀表 |
|
□產品名稱 |
W)電位差計 Q)平衡電橋 |
|
□□產品特征 |
CJ)大型長圖 |
|
□記錄、調節形式 |
1)單筆、劃線 2)雙筆、劃線 3)多點打印 4)帶自動PID調節裝置 |
|
□□□□附加裝置名稱 |
00)無附加裝置 01)帶表面定值電接點 02)帶表內定值電接點 05)帶量程擴展 07)自動變速和自動起停 14)多點各定值 |
?
□型號規格
?? 本系列儀表，配各種附加裝置，不僅對被測信號進行自動測量、指示和記錄，還能實現自動控制和調節。
?型號規格如下：
|
型號 |
記錄點數及 |
規格 |
? |
| ? | |||
|
XWCJ-100 |
單筆 |
全行程時間2.5s或5s |
? |
| ? | |||
|
XWCJ-200 |
雙筆 |
? | |
| ? | |||
|
XWCJ-300 |
6點、12點 |
全行程時間2.5s? 打印周期5s |
? |
| ? | |||
| ? | |||
|
XWCJ-101 |
單筆帶表面值 |
全行程時間5s? 記錄紙速度：30,60,120,300，600, 設定范圍為標尺的5%-95% |
? |
| ? | |||
|
XWCJ-301 |
6,12點帶表面定值 |
? | |
| ? | |||
| ? | |||
|
XWCJ-102 |
單筆帶表面定值 |
全行程時間5s? 記錄紙速度：30,60,120,300,600, 帶接點2個，特殊定貨可帶1-4個雙筆儀表：主筆帶接點，副筆不帶接點，或主、副筆均帶接點，多點儀表只帶二個接點。 |
? |
| ? | |||
|
XWCJ-202 |
雙筆帶表面定值 |
? | |
| ? | |||
|
XWCJ-302 |
6,12點帶表面定值 |
? | |
| ? | |||
| ? | |||
|
XWCJ-314 |
6、12點帶多點 |
全行程時間5s? 打印周期：10s? 記錄紙速度：30,60,120,300,600,1200mm/h 能對每一點參數可以任意定值。定值范圍為標尺的5%-95%，儀表還帶JD-106型繼電箱，6點儀表一只，12點儀表二只。 |
? |
| ? | |||
| ? |
?
|
型號 |
記錄點數及 |
規格 |
? |
| ? | |||
|
XWCJ-105 |
單筆帶量程擴展 |
全行程時間5s? 多點打印周期10s? 記錄紙速度:30,60,120,300,600,1200mm/h |
? |
| ? | |||
|
XWCJ-305 |
6、12點帶量程擴展 |
? | |
| ? | |||
|
XWCJ-400 |
單筆帶電動PID調節 |
全行程時間2.5s 記錄紙速度：30,60,120,300,600,1200，mm/h |
? |
| ? | |||
| ? | |||
| ? | |||
|
XQCJ |
單筆表面定值電接點裝置（溫差電橋） |
全行程時間5s? 記錄紙速度：30,60,120,300,600,1200mm/h 儀表指示基本誤差為±1%，回差為0.5%，設定精度為±1%。接點容量，DC 30V 0.5A AC 220V 1A(電阻性）其余同基型。接點數為2個。 |
? |
| ? | |||
| ? | |||
| ? |
?
●JD-106型繼電器箱斷
電源：220V? 50HZ
工作環境條件：溫度：0~50℃.?? 允許電壓變動：10%~-15%
????????????? 相對濕度：10%~90%RH
輸出接點容量：AC? 220V 1A(電阻性)
消耗功率：<10W
外形尺寸：380×175×115mm(長×寬×高)
重量：<7kg
?
□測量范圍
●電位差計的分度和測量范圍?
|
傳感器種類 |
分度號 |
測量范圍 |
|
鎳鉻-康銅 |
E |
0 |
|
0 |
||
|
0 |
||
|
0 |
||
|
200 |
||
|
400 |
||
|
鎳鉻-鎳硅 |
K |
0 |
|
0 |
||
|
0 |
||
|
0 |
||
|
0 |
||
|
400 |
||
|
500 |
||
|
600 |
||
|
鉑銠10-鉑 |
S |
0 |
|
0 |
||
|
600 |
||
|
1200 |
||
|
1100 |
||
|
1430 |
||
|
1300 |
||
|
鉑銠30-鉑銠6 |
B |
0 |
|
0 |
||
|
1300 |
||
|
透鏡式輻射傳感器 |
F1 |
400 |
|
600 |
||
|
F2 |
700 |
|
|
900 |
||
|
900 |
||
|
1100 |
||
|
1200 |
||
|
直流電動勢 |
mV |
0-10 |
|
0-20 |
||
|
0-50 |
||
|
0-100 |
||
|
‐5-5 |
||
|
‐10-10 |
||
|
‐50-50 |
||
|
‐100-100 |
||
|
‐1-4 |
||
|
1‐5 |
||
|
‐0.5-9.5 |
||
|
直流電流 |
mA |
0-10 |
|
4‐20 |
?
●平衡電橋的分度和測量范圍
|
傳感器種類 |
分度號 |
測量范圍℃ |
|
銅熱電阻 |
Cu50 Cu100 |
0-50 |
|
0-100 |
||
|
0-150 |
||
|
‐50-50 |
||
|
‐50-100 |
||
|
鉑熱電阻 |
PT100 |
0-50 |
|
0-100 |
||
|
0-150 |
||
|
0-200 |
||
|
0-300 |
||
|
0-400 |
||
|
0-500 |
||
|
200-400 |
||
|
200-500 |
||
|
‐50-50 |
||
|
‐50-100 |
||
|
‐100-50 |
||
|
‐100-100 |
||
|
‐150-150 |
||
|
‐200-50 |
||
|
‐200-500 |
?
□接線端子圖
●XWCJ、XQCJ系列儀表接線端子分布圖
其中6、7、8為信號部分，3，4，5為控制部分
?
●單筆儀表外接線端子
??XWCJ-100型??mV刻度??
?
?

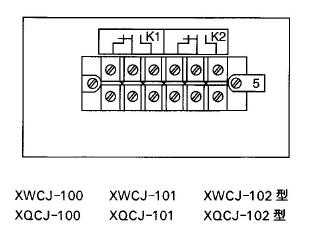

●單筆儀表控制部分接線端子
（信號部分同XWCJ-100、XQCJ-100型）

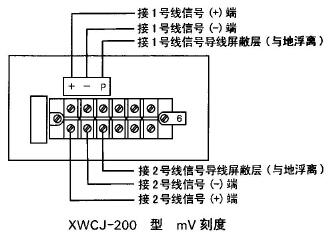

●雙筆儀表外接線端子
?
?
? ? ? ? ?
? ? ? ? ? ? ?
?

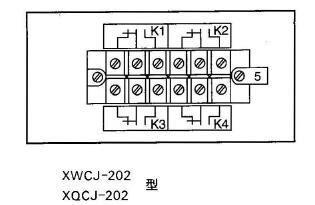

●雙筆儀表控制部分接線端子
（信號部分同XWCJ-200、XQCJ-200型）
?
? ? ????

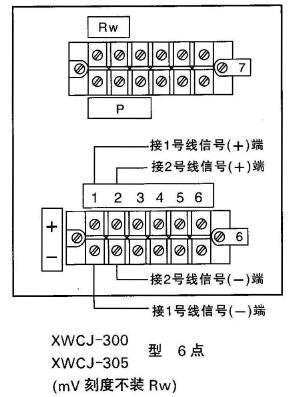

●6點儀表外接線端子
?

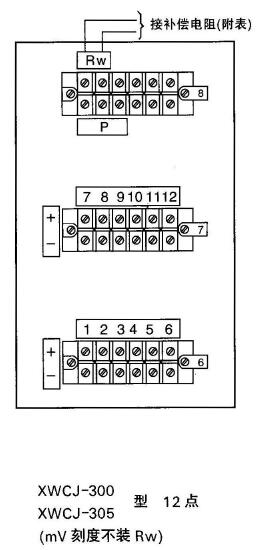

●12點儀表外接線端子
?

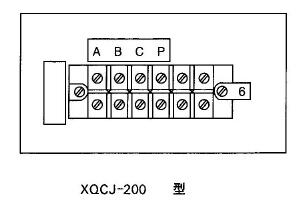

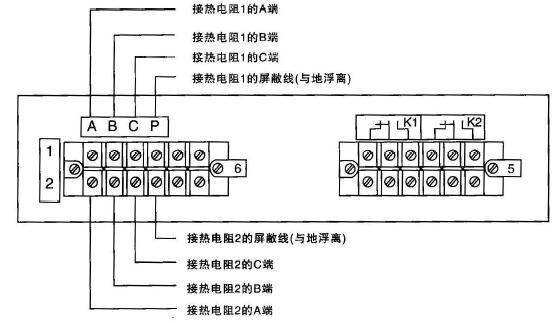

●XQCJ
□外形及開孔尺寸??? 單位：mm?????????????????????????????
□訂貨須知
●訂貨時請注意下列各項內容：
?型號
分度號
測量范圍
?記錄點數
全行程時間
●舉例：
XWCJ-301
?K
?0~
?6點
?5s
?
?
