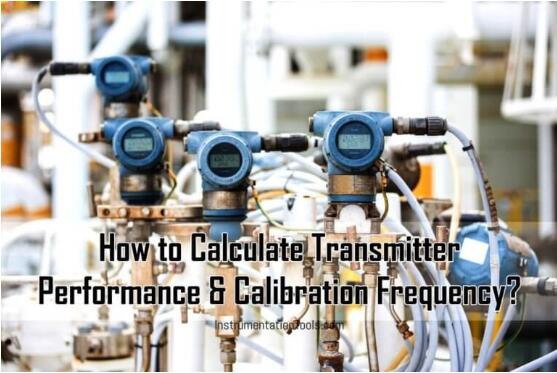

如何計算變送器性能和校準頻率？
日期： 2024-04-20 09:56:59 瀏覽次數：
125 操作：返回列表
?發射機的整體性能由總概率誤差（TPE）定義。
?
TPE是儀器在已安裝/實際條件下的精度。
?
變送器性能和校準頻率
?
TPE由四部分組成：
?
1.參考精度
這將在校準的跨度下計算。
?
2.環境溫度影響
變送器出廠時已在室溫下校準。如果變送器在不同的環境溫度下運行，則電子器件的性能會有所不同，并可能導致測量誤差。）
?
3.管路壓力影響
當在靜壓力下更換膜片時，會發生管路壓力效應錯誤。通常，制造商會定義每1000 PSIG壓力變化所影響的性能。
?
由于靜態管路壓力，零距和跨距效應。一些供應商聲稱，在靜壓條件下執行零調整可以消除零影響。
?
4.一些制造商定義變送器的性能受高達250 bar的超壓影響? 。
?
如果性能未達到最低要求，則變送器可能不適合該應用。
?
執行下面的示例計算，以得出變送器中的總可能誤差（0.1％FS），該誤差大約是參考精度（0.04％FS）的2.5倍。
?
另一個重要術語“穩定性”是固定時間輸入時發射機的輸出變化，它是時間的函數。更好的長期穩定性可減少定期的校準/維護和維修，從而降低總擁有成本。
?
變送器精度及其穩定性的案例研究將最終指導所需的校準頻率。
?
這項研究的目的不是證明哪個品牌更好，而是教育基本的計算，變送器性能以及最終的校準頻率。
?
例：
我們將以下規格用于三種不同的發射機，以計算其整體性能和校準頻率間隔。
?
壓差范圍：0-100 inH2O
環境溫度范圍：40至90 o F，Delta為50 o F
線路靜壓：1000 PSIG
可接受的效果：跨度的0.3％
我們必須計算五個因素來確定發射機的性能。
?
1.校準跨度（E1）的參考精度
?
2.環境溫度對變送器的影響（E2）
?
3.靜壓效應（E3）
?
4.過壓效應（E4）
?
5.穩定性（E5）
?
因此，我們必須為每個發射機計算這五個因素，然后才能找到它們的性能。
?
橫河電機變送器[EJX110A]
橫河電機變送器的量程和范圍
校準量程100 inH2O
?
URL是400 inH2O
?
校準量程的參考精度
校準量程的參考精度
E1 = 0.04 * 100％
?
E1 = 0.04英寸水柱
?
環境溫度對變送器的影響
環境溫度對變送器的影響
E2 =±（0.04 * 100％+ 0.009 * 400％）
?
E2 =±0.076英寸水柱
?
靜壓效應
靜壓對變送器的影響
E3 =±0.075 * 100％
?
E3 =±0.075英寸水柱
?
超壓效應
超壓效應
E5 =±0.03 * 400％
?
E5 =±0.12英寸水柱
?
穩定性
變送器的穩定系數
每月穩定度= 0.1％* 400 /（15 * 12）
?
每月穩定性=±0.002222 inH2O
?
每月穩定性=量程的±0.002222％
?
總可能誤差（TPE）
總可能誤差
TPE = SQRT（（0.04）^ 2 +（0.076）^ 2 +（0.075）^ 2）
?
TPE = 0.114022英寸水柱
?
TPE =量程的0.114022％
?
靜態管路壓力影響的零誤差不包括在內。
?
校準頻率=（0.3 – 0.114022）/ 0.002222
?
校準頻率= 83.69847個月
?
校準頻率= 6.974872年
?
總精度
變送器總精度
TA = SQRT（（0.04）^ 2 +（0.076）^ 2 +（0.075 + 0.08）^ 2 +（0.12）^ 2）
?
TA = 0.214012英寸水柱
?
TA =量程的0.214012
?
包括靜態管路壓力效應和超壓效應的零誤差。
?
同樣，為另外兩個不同的發射機計算這些因數。
?
艾默生變送器[3051CD]
艾默生變送器范圍
校準量程100 inH2O
?
URL是250 inH2O
?
艾默生變送器的測量范圍
E1 = 0.04英寸水柱
?
E1 = 0.04 * 100％
?
艾默生變送器的環境溫度影響
E2 = 0.0125 * 250％+ 0.0625 * 100％
?
E2 = 0.09375英寸水柱
?
線路壓力對艾默生變送器的影響
E3 = 0.1 * 100％
?
E3 = 0.1英寸水柱
?
E4 = 0.05 * 250％
?
E4 = 0.125英寸水柱
?
艾默生變送器的長期穩定性
每月穩定度= 0.2％* 250 /（10 * 12）
?
每月穩定度= 0.004167 inH??2O
?
每月穩定度=跨度的0.004167％
?
艾默生變送器的TPE
TPE = SQRT（（0.04）^ 2 +（0.09375）^ 2 +（0.1）^ 2）
?
TPE = 0.14279英寸水柱
?
TPE =跨度的0.14279
?
靜態管路壓力影響的零誤差不包括在內。
?
校準頻率=（0.3 – 0.14279）/ 0.004167
?
校準頻率= 37.72738個月
?
以上關于“如何計算變送器性能和校準頻率？”的內容由上海自動化儀表三廠提供
